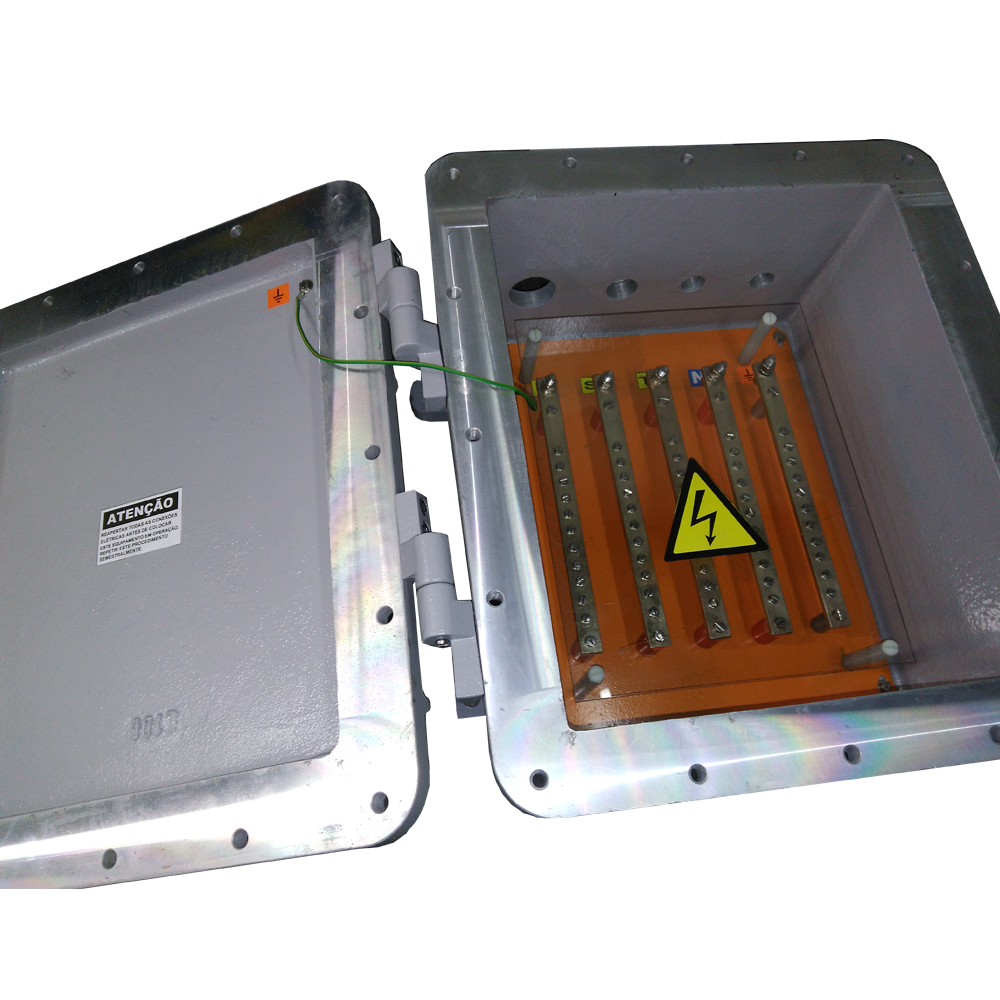

EWR14_P

	Medidas Externas (mm)				Medidas Internas (mm)				Fixação
CÓDIGO	A	B	C	D	E	F	G	H	I	J	ØK
EWR14P/12P	155	110	82	-	119	74	61	61	108	108	8
EWR14P/14P	190	150	129	23	142	102	105	98	90	140	11
EWR14P/17P	230	202	145	23	163	135	119	112	100	185	11
EWR14P/22P	295	205	144	23	225	139	124	117	155	185	11
EWR14P/27P	340	205	146	23	270	137	121	114	200	190	11
EWR14P/35P	417	205	149	23	349	137	118	111	280	190	11
EWR14P/45P	510	215	148	23	435	140	120	113	367	182	11
EWR14Q/22P	300	300	191	23	212	212	167	160	140	280	11
EWR14M/22P	305	356	189	23	215	266	162	155	136	240	13
EWR14M/27P	357	357	196	23	267	267	165	159	197	330	13
EWR14M/35P	420	355	193	35	334	270	162	154	250	336	13
EWR14M/40P	480	370	195	35	392	280	153	145	310	340	13
EWR14M/45P	535	365	191	35	445	280	154	146	360	338	13
EWR14M/50P	585	365	200	35	495	275	166	158	415	330	13
EWR14M/55P	635	360	190	35	550	275	152	144	472	335	13
EWR14M/60P	700	385	203	35	600	285	165	157	512	357	13
EWR14G/40P	515	450	254	35	415	350	214	206	307	442	15
EWR14G/45P	560	450	266	35	455	345	219	211	347	430	15
EWR14G/55P	655	445	265	35	555	345	217	209	442	430	15
EWR14G/60P	700	450	260	35	600	350	220	212	490	430	15
EWR14G/70P	800	455	266	35	695	345	221	213	585	420	15
EWR14G/80P	832	635	307	35	700	503	242	199	622	595	15
EWR14G/100P	1100	700	406	35	975	575	343	298	850	650	15
* Para ver o dimensional completo, consultar catálogo.

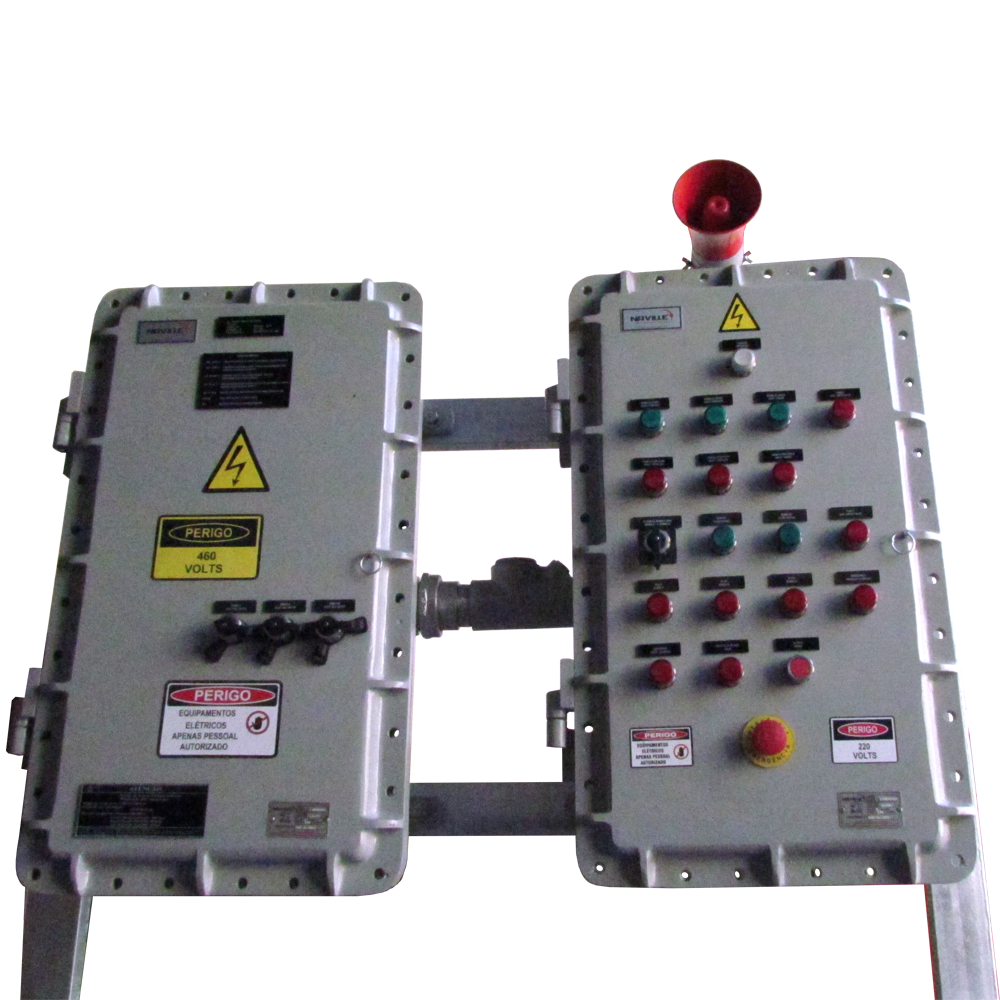

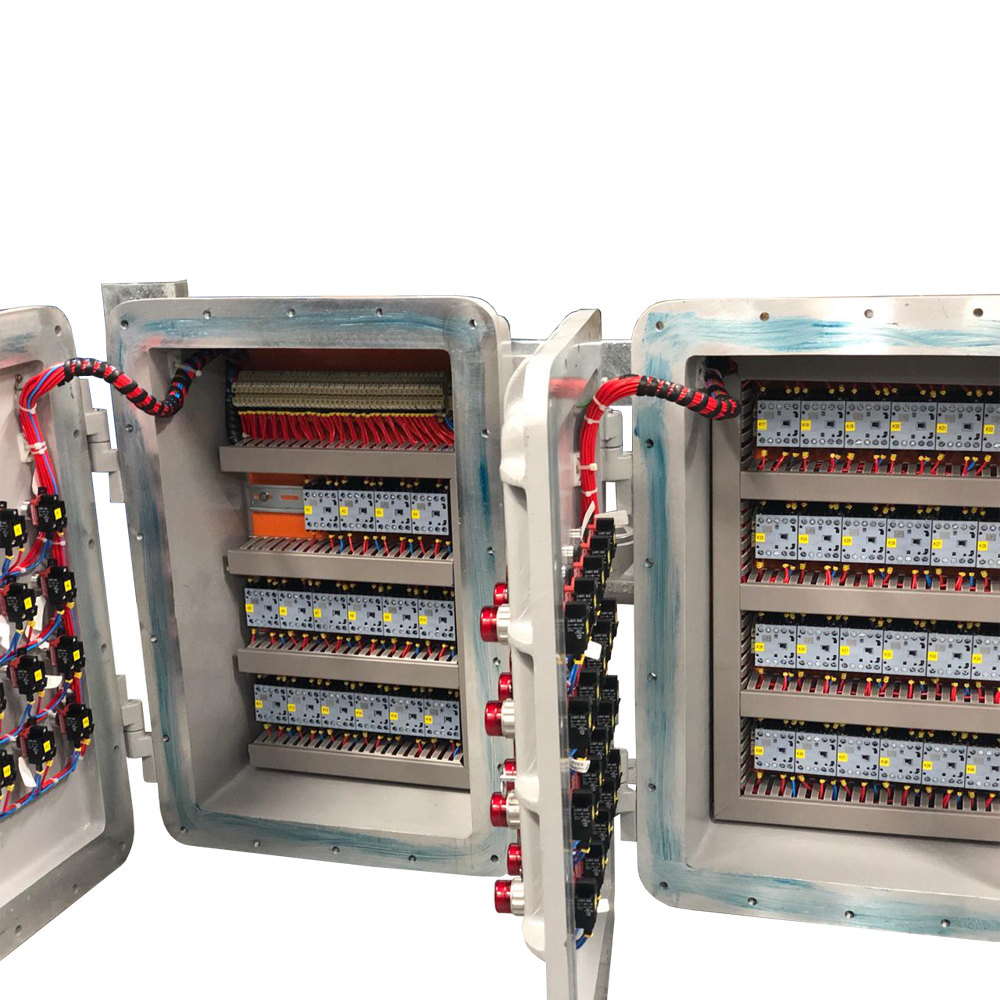

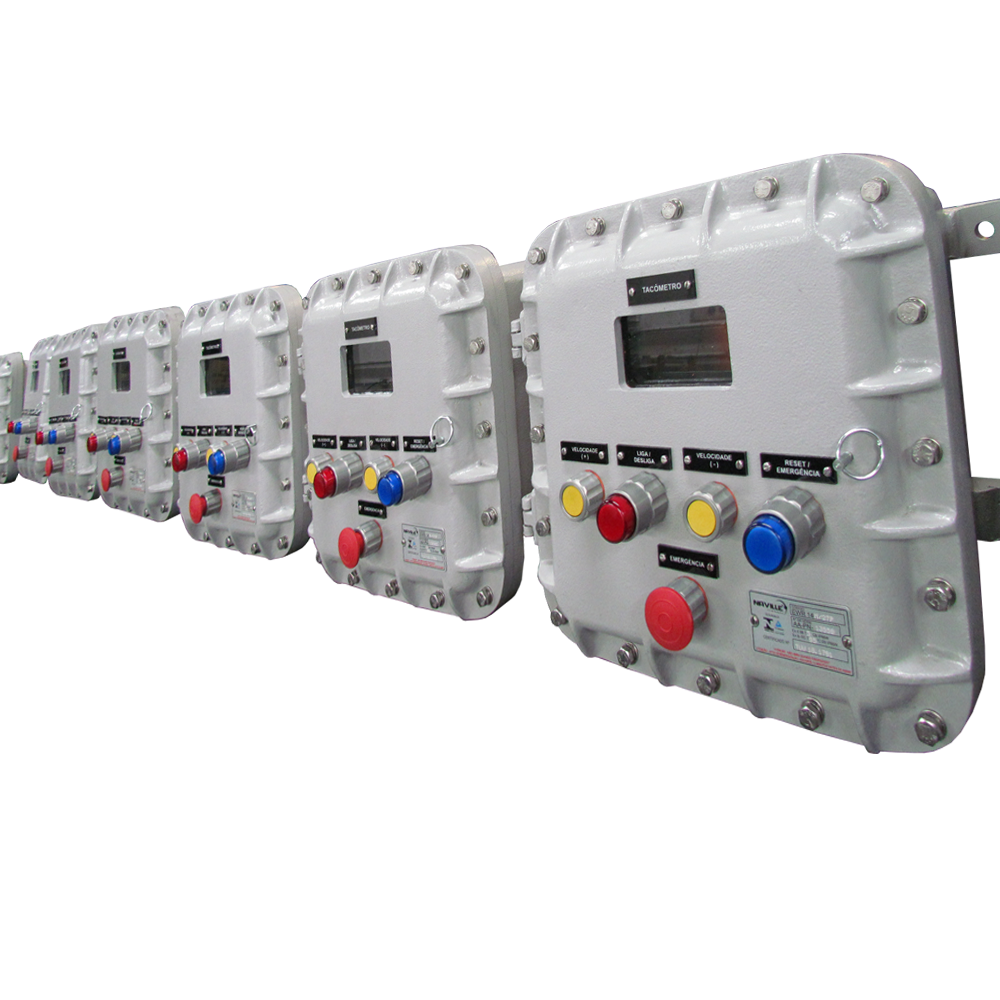

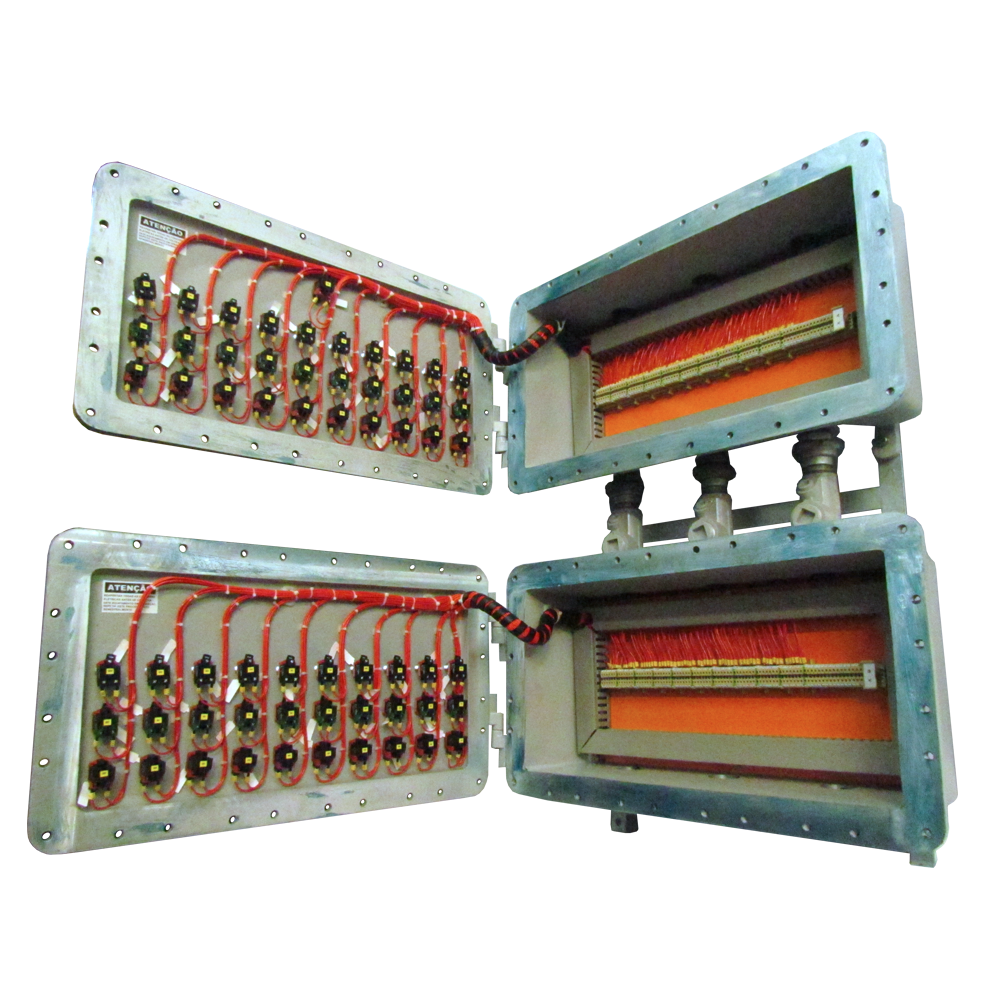

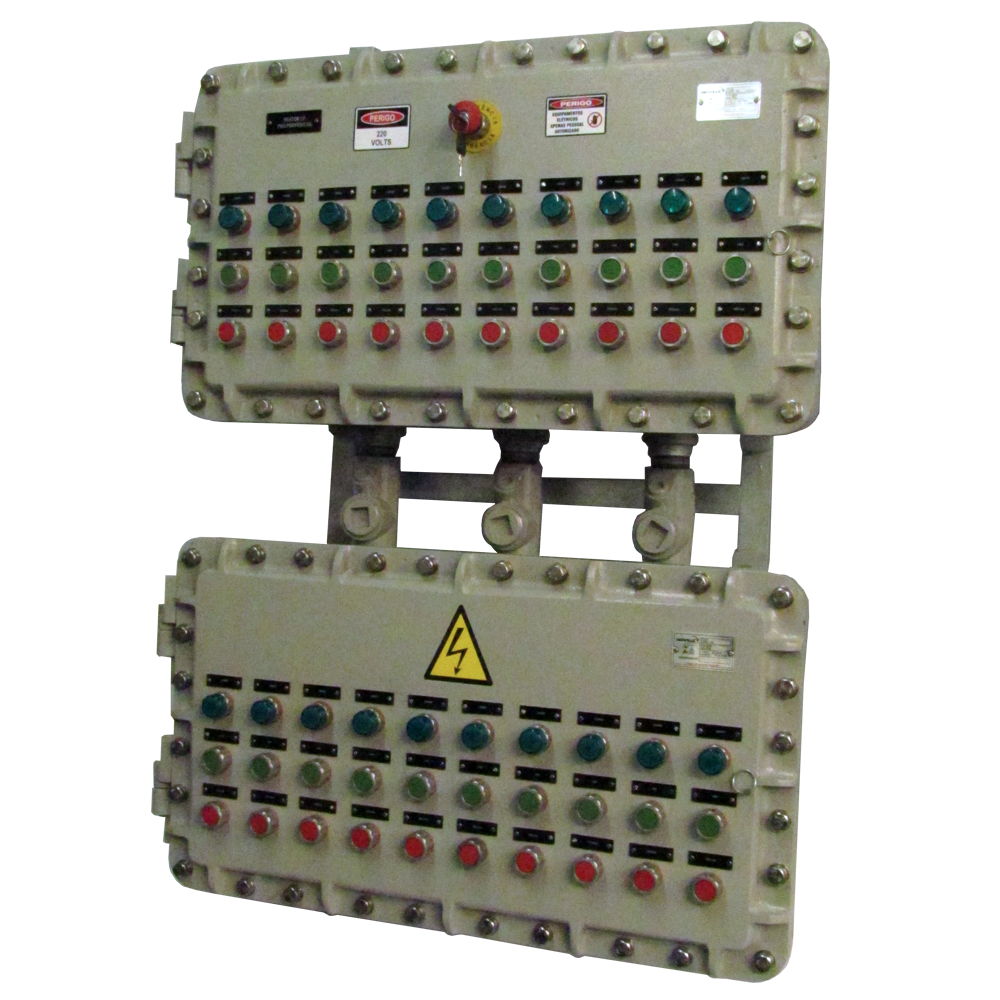

Comando e Controle

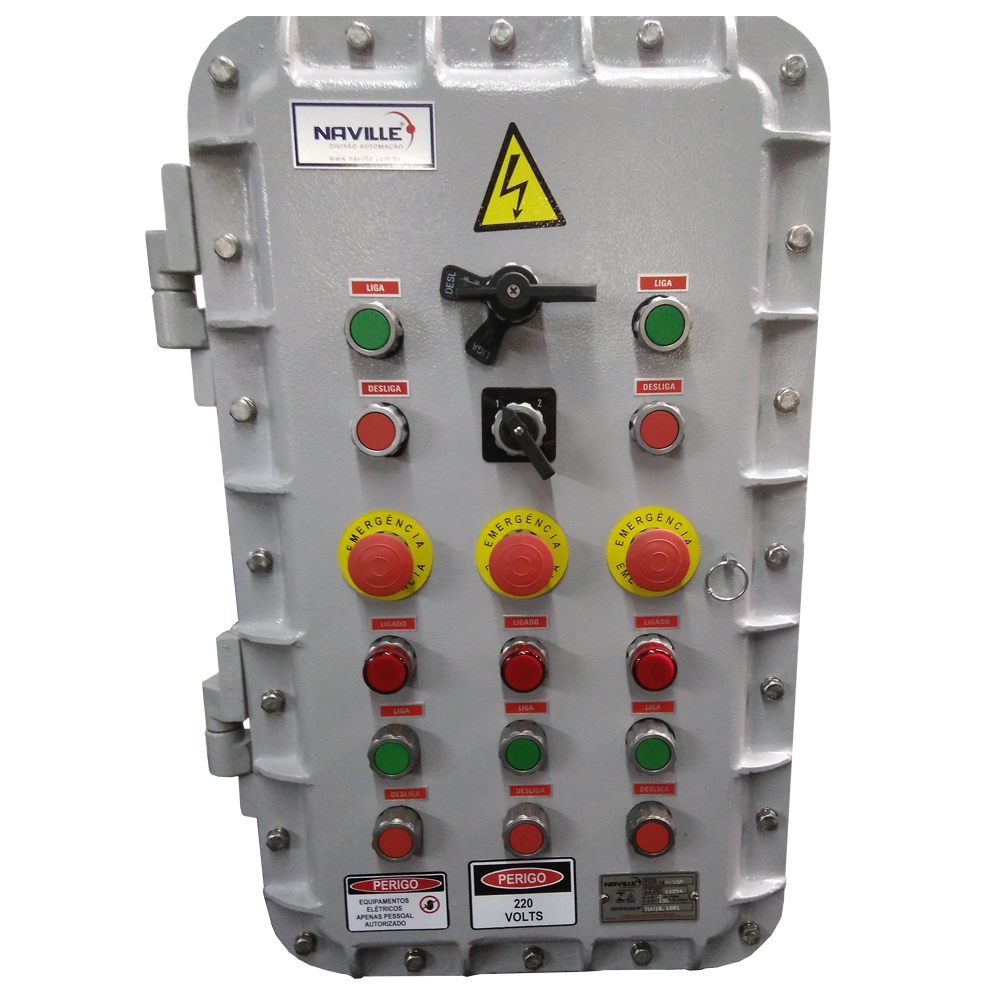

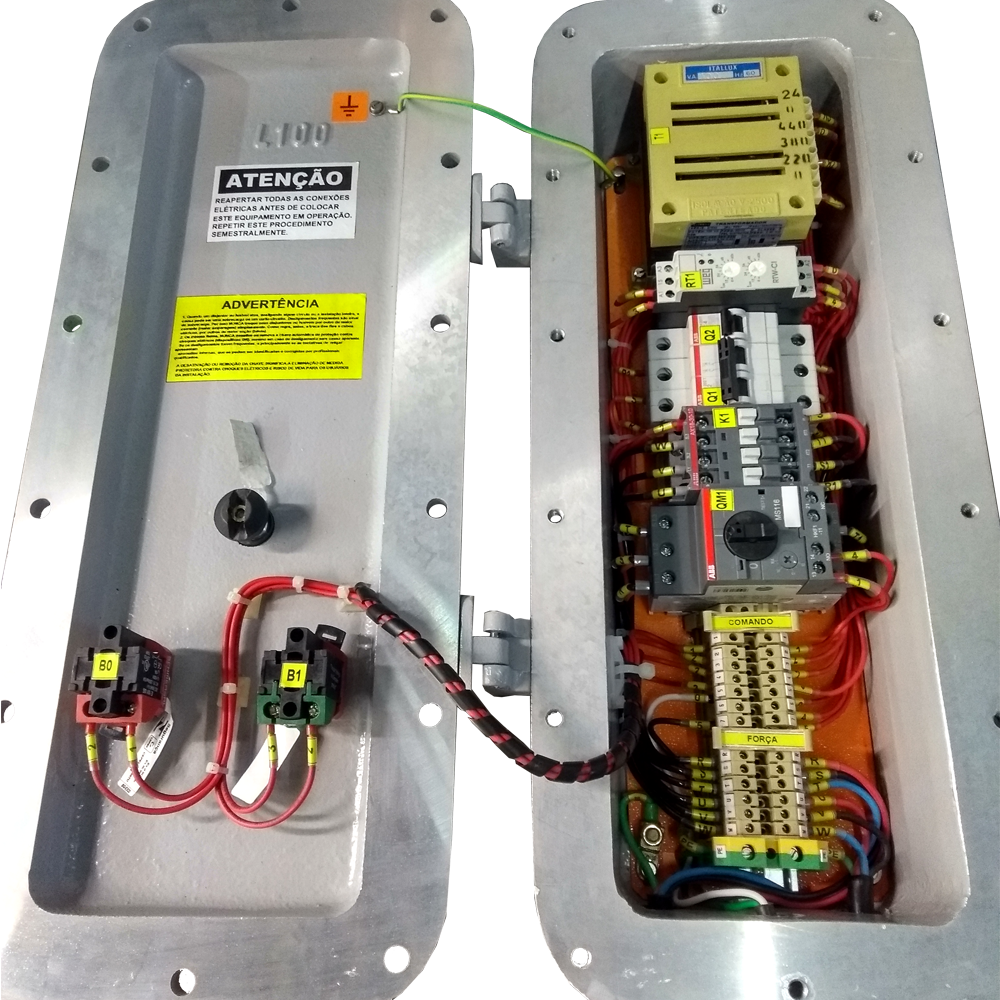

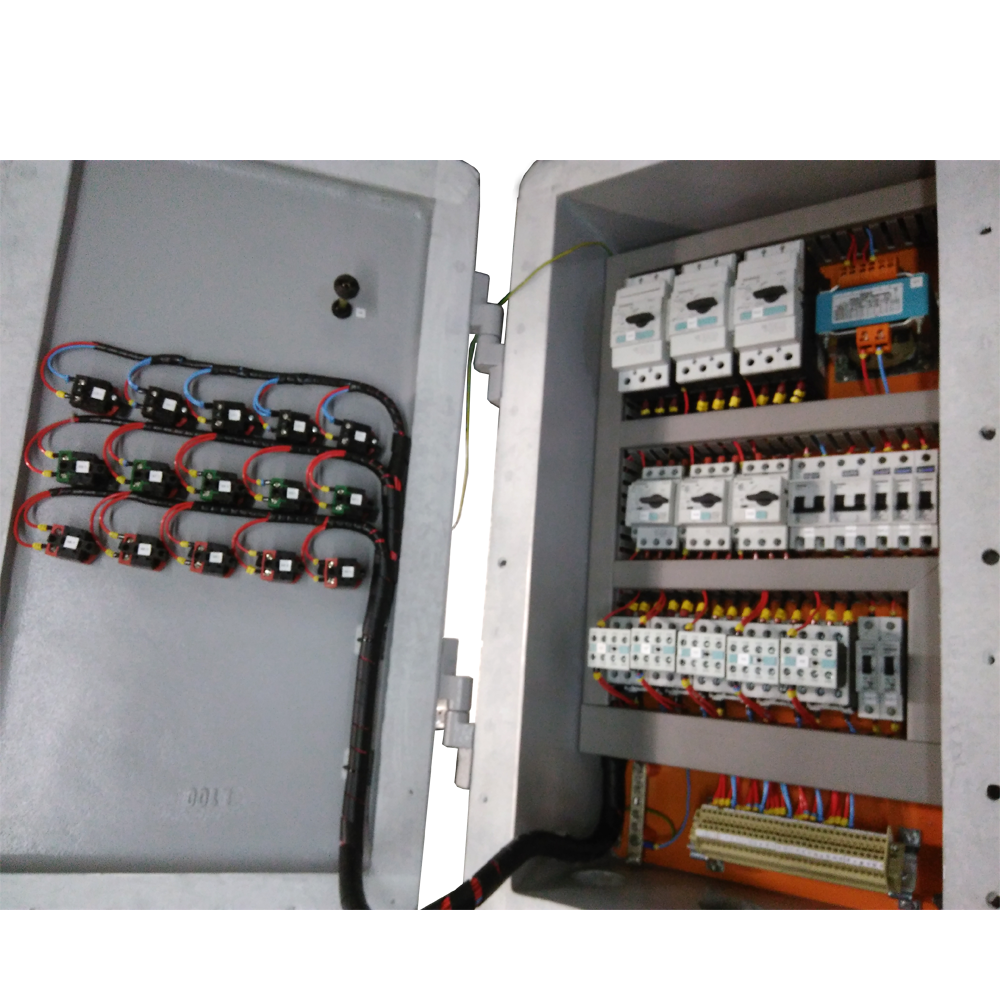

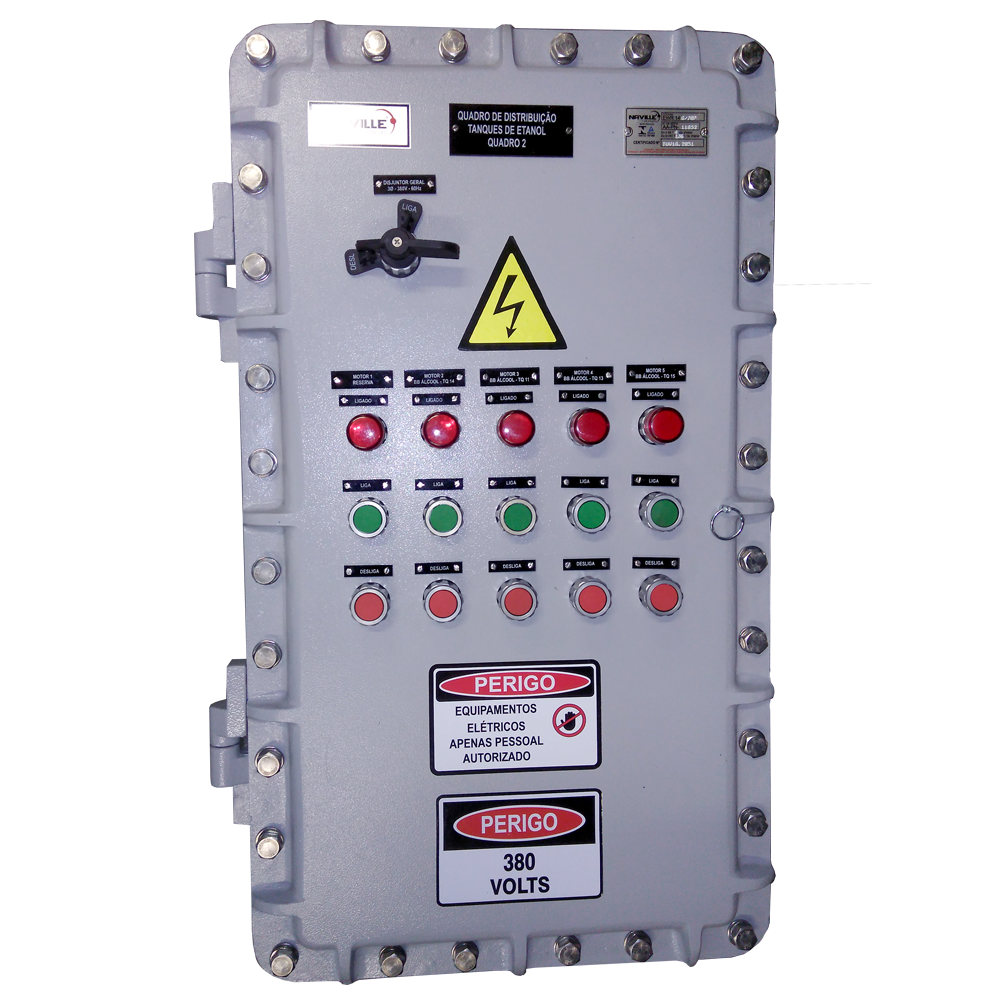

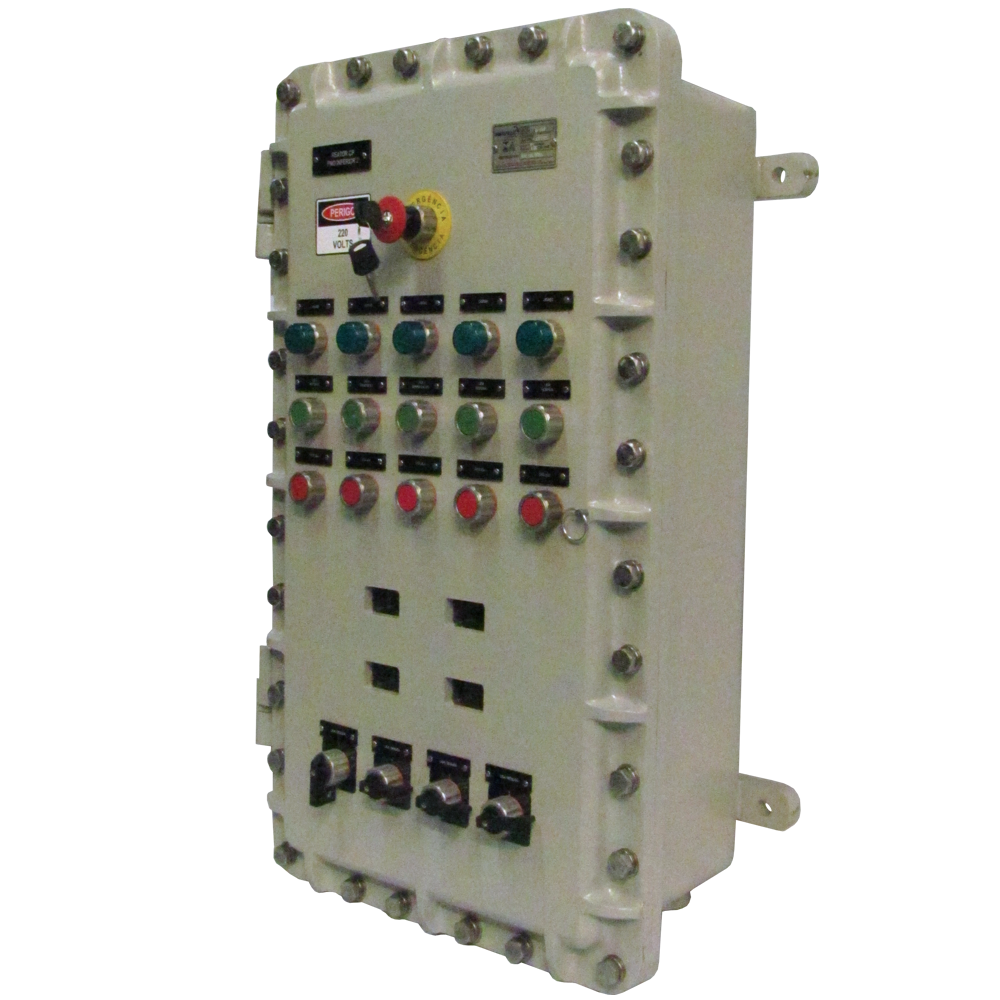

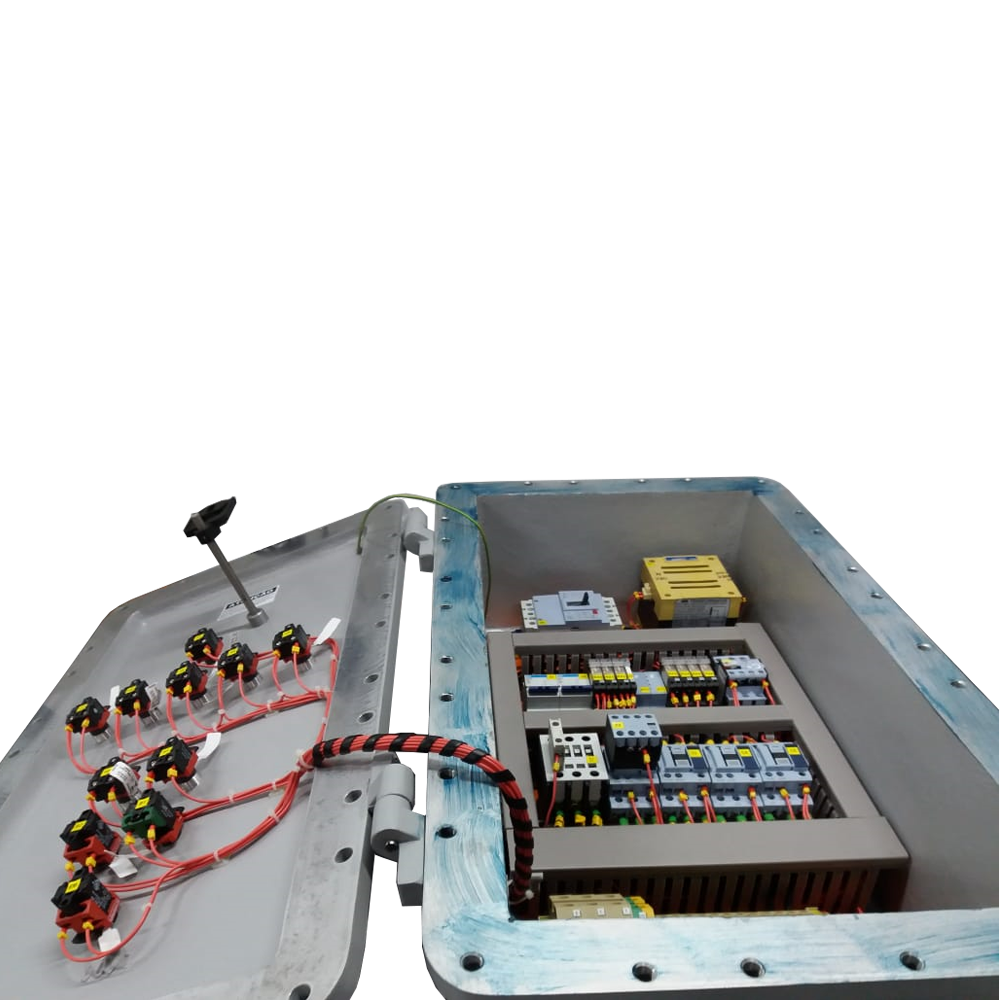

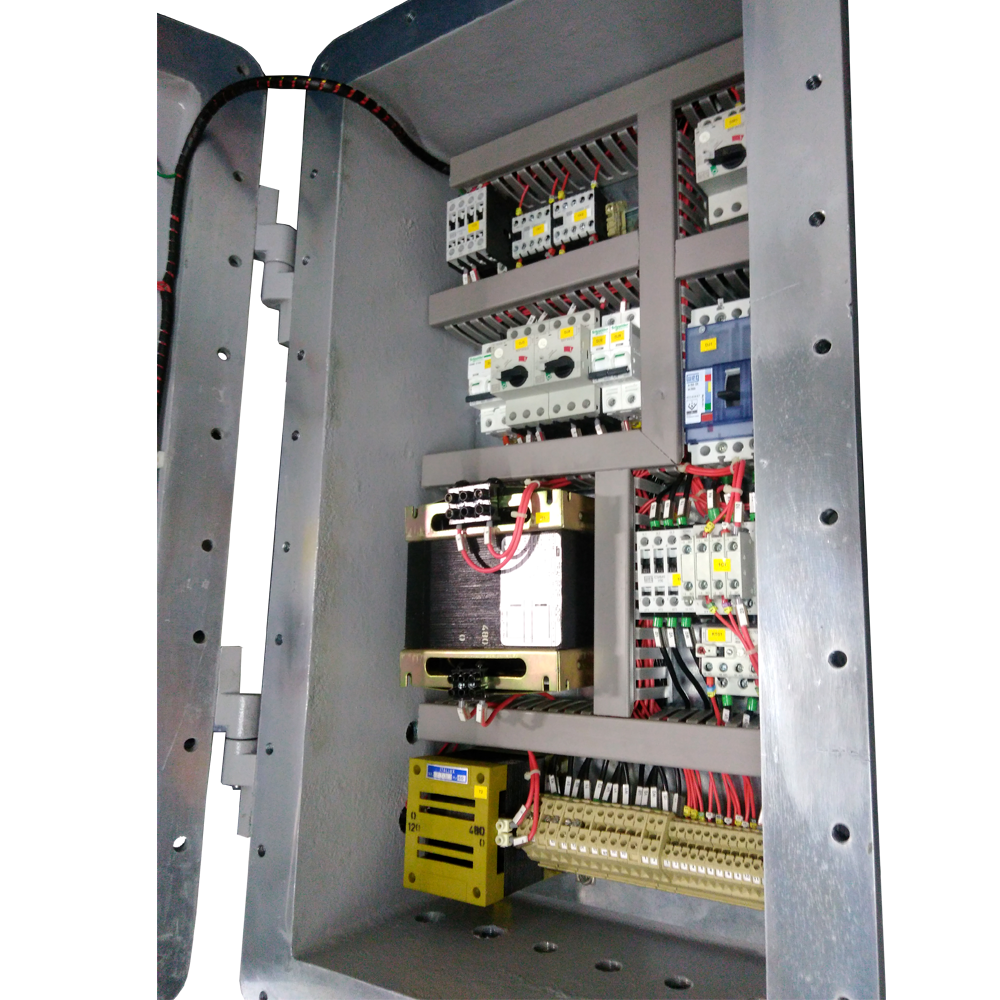

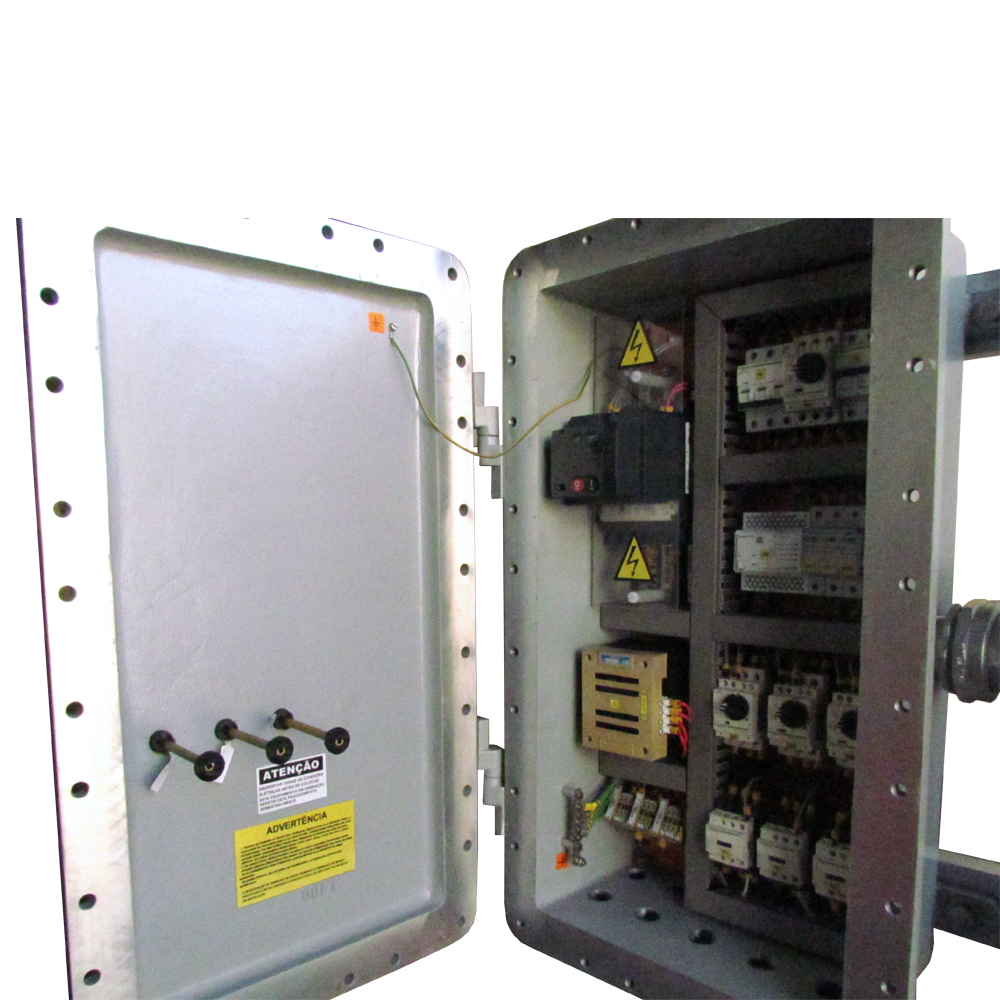

Comando de Motores

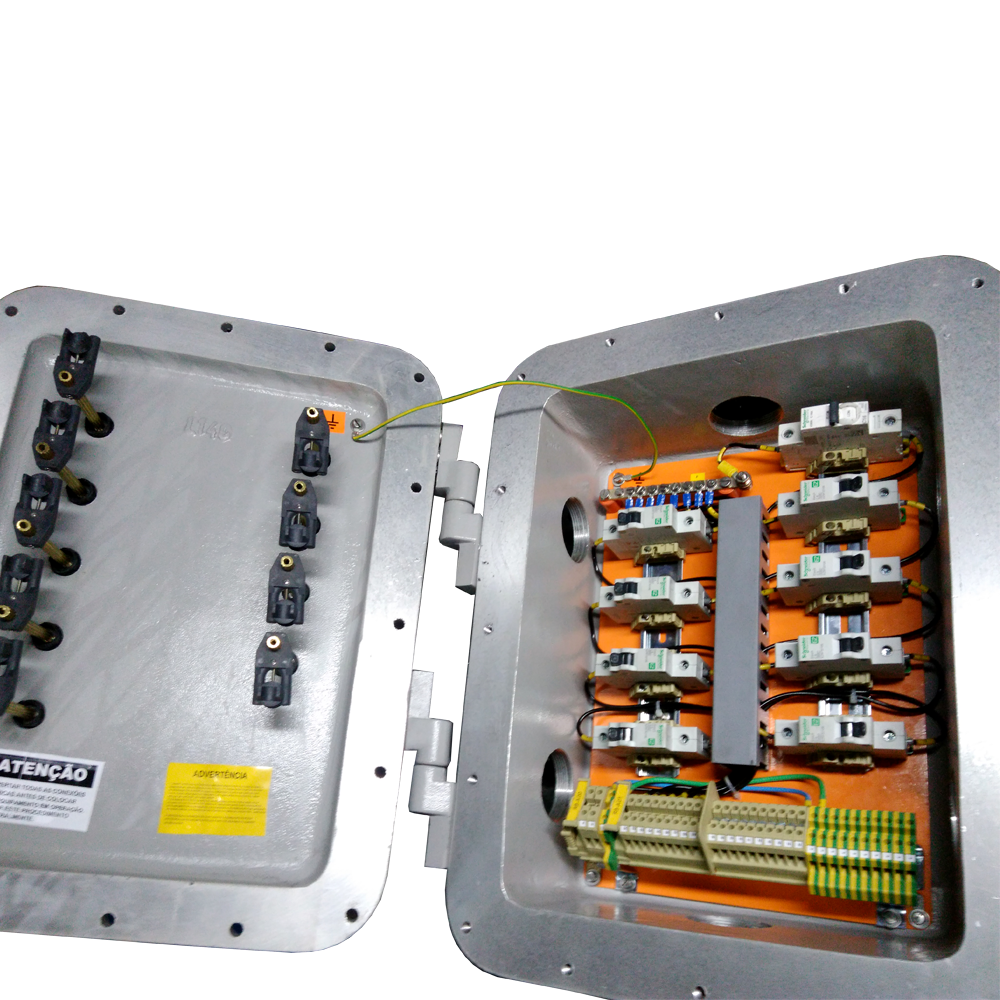

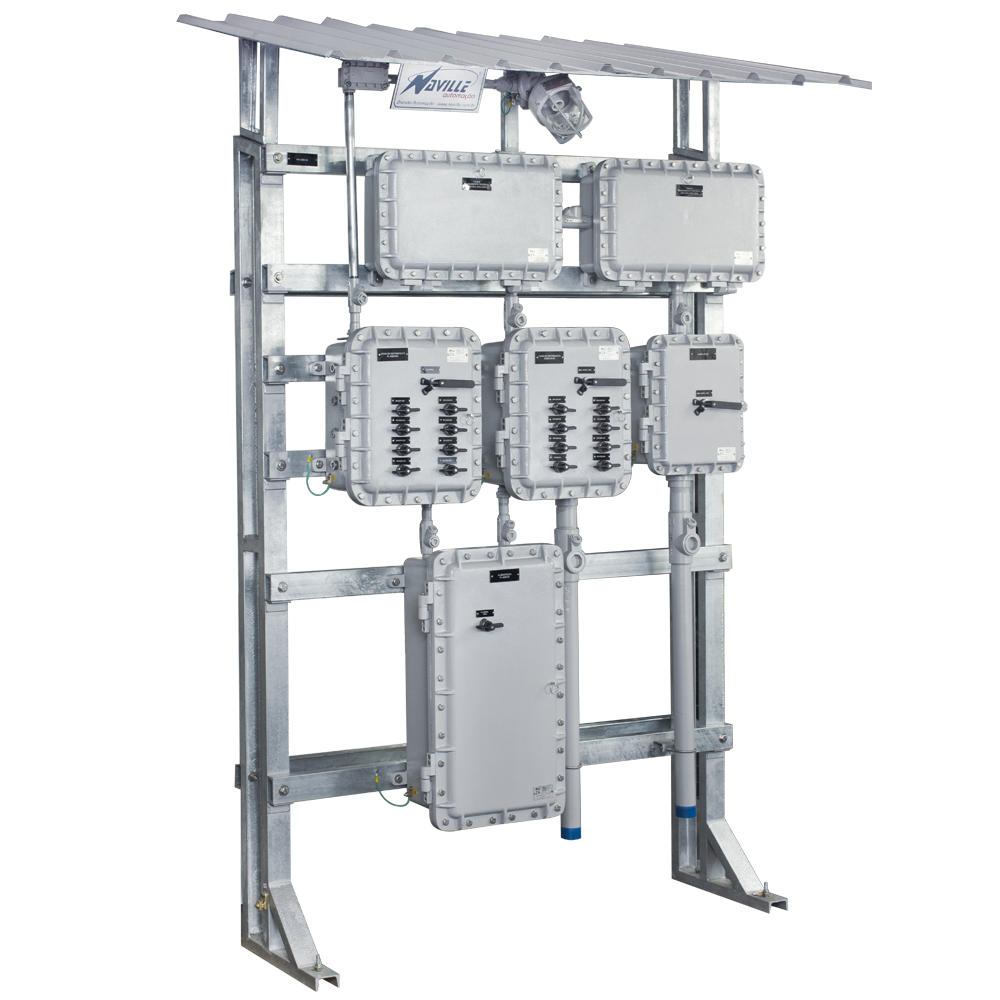

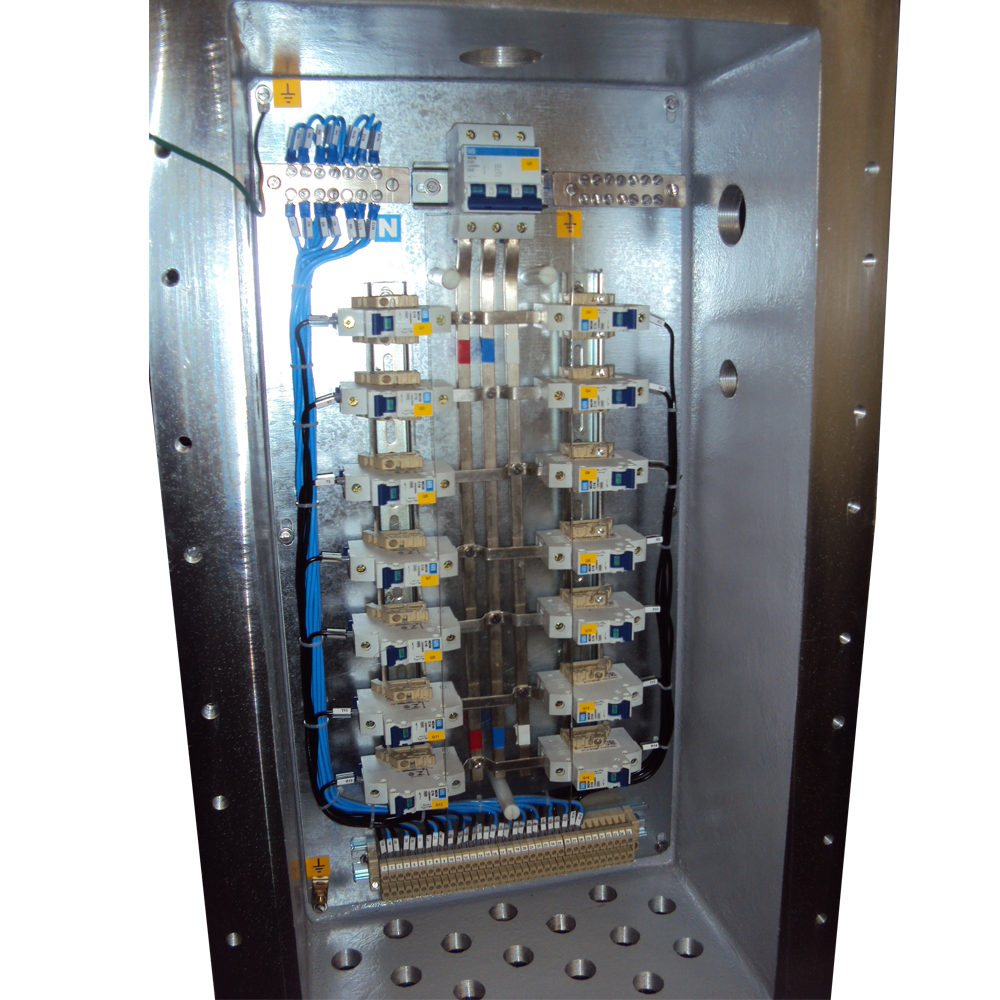

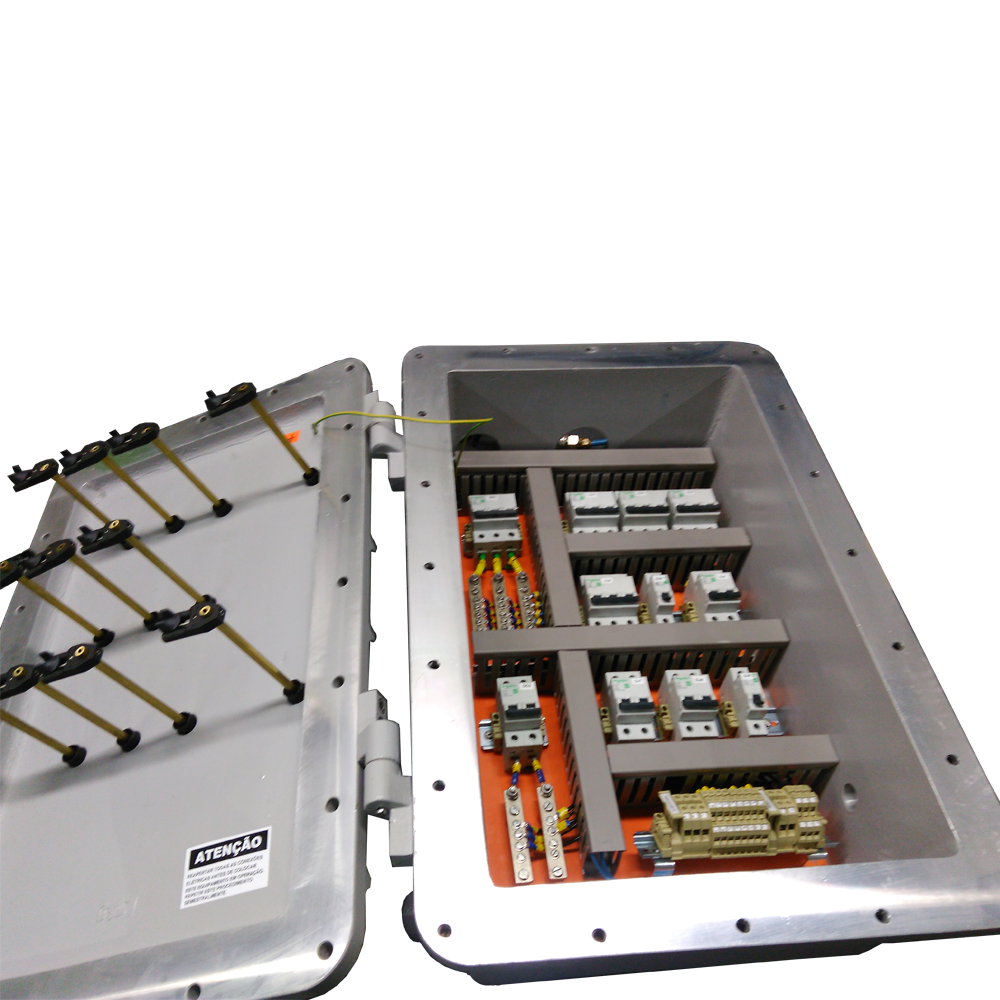

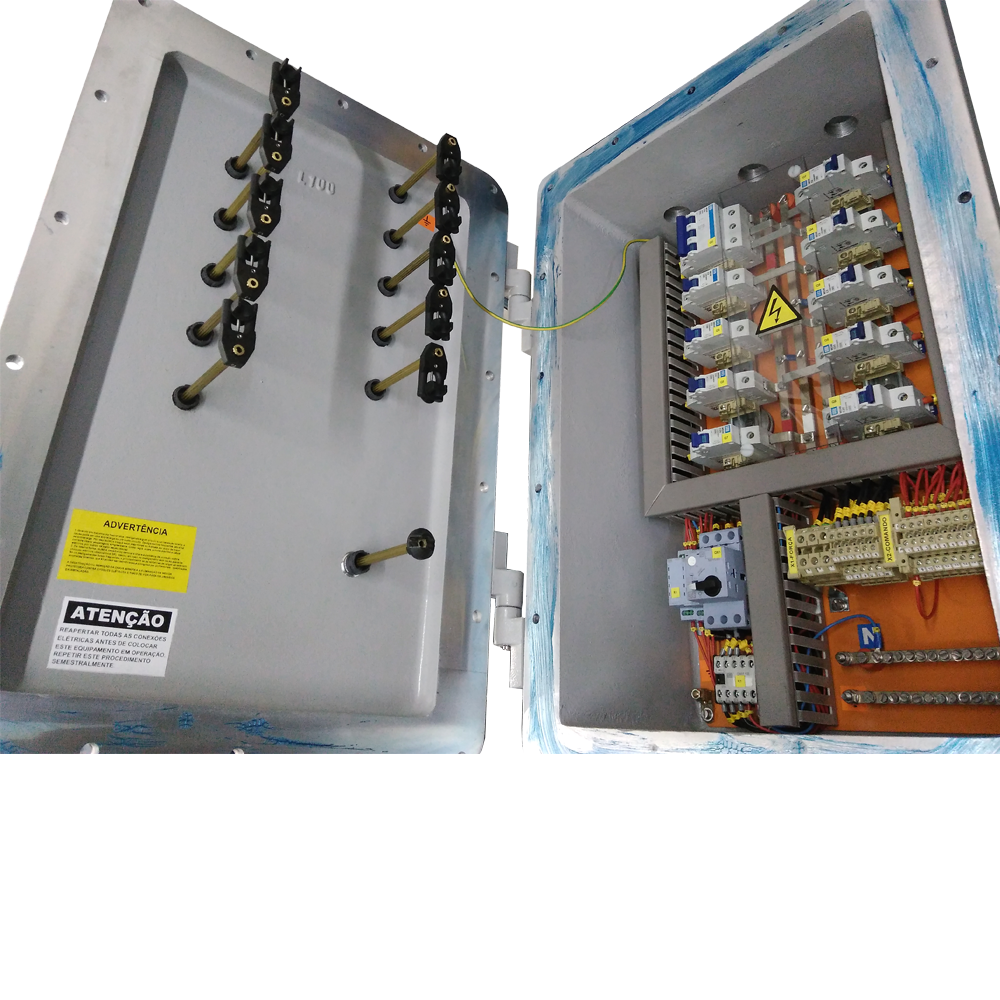

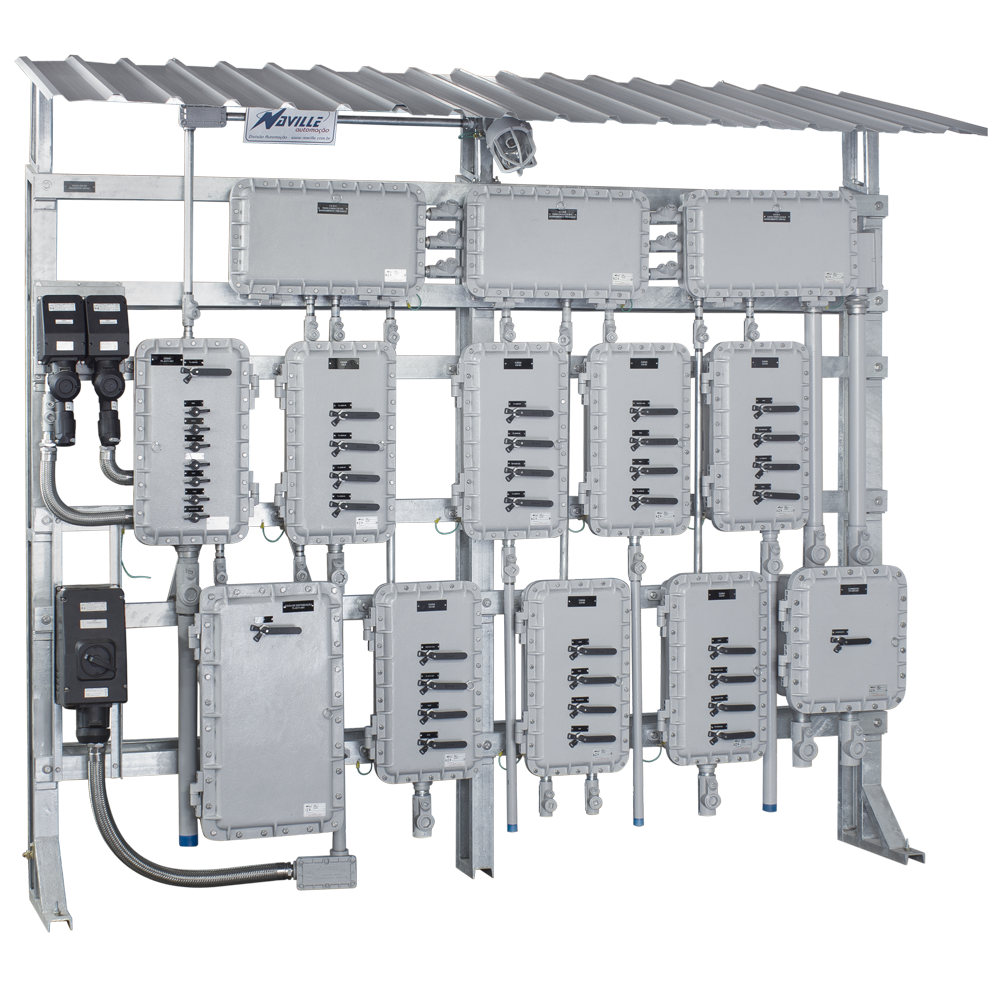

Proteção e Distribuição

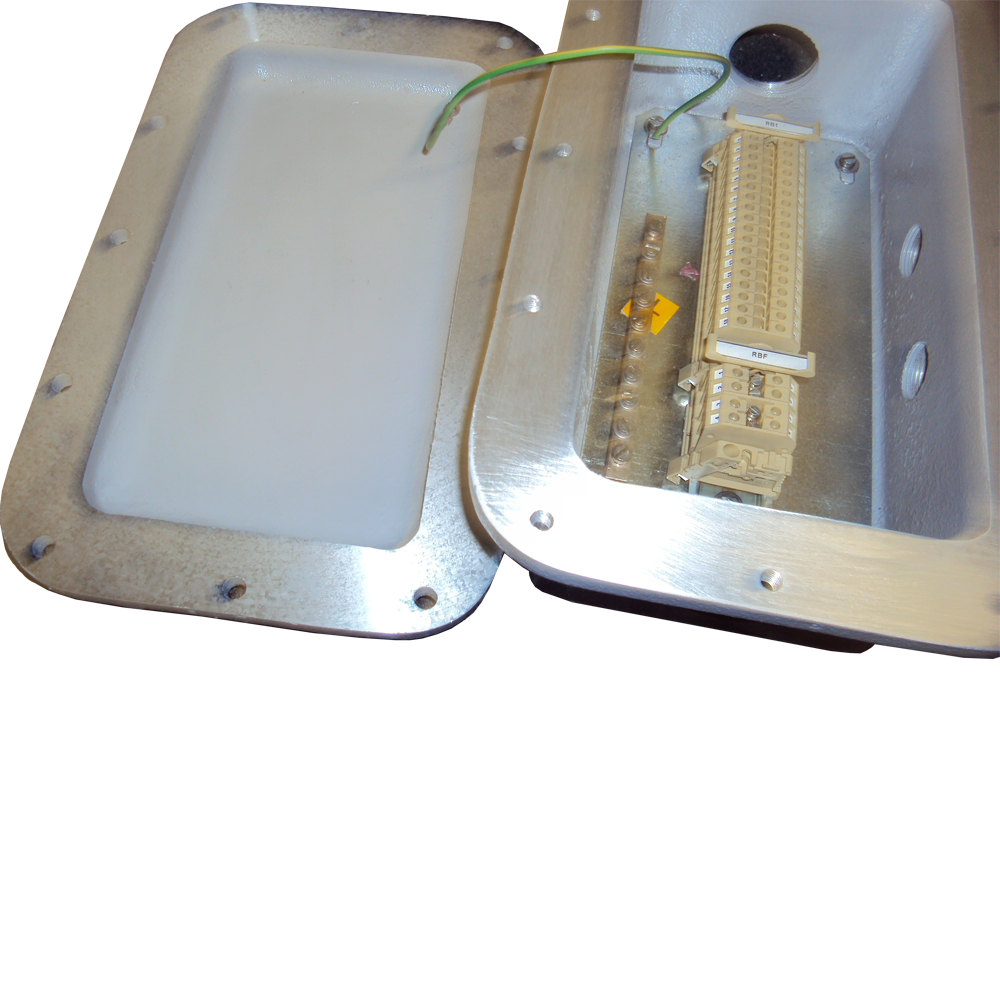

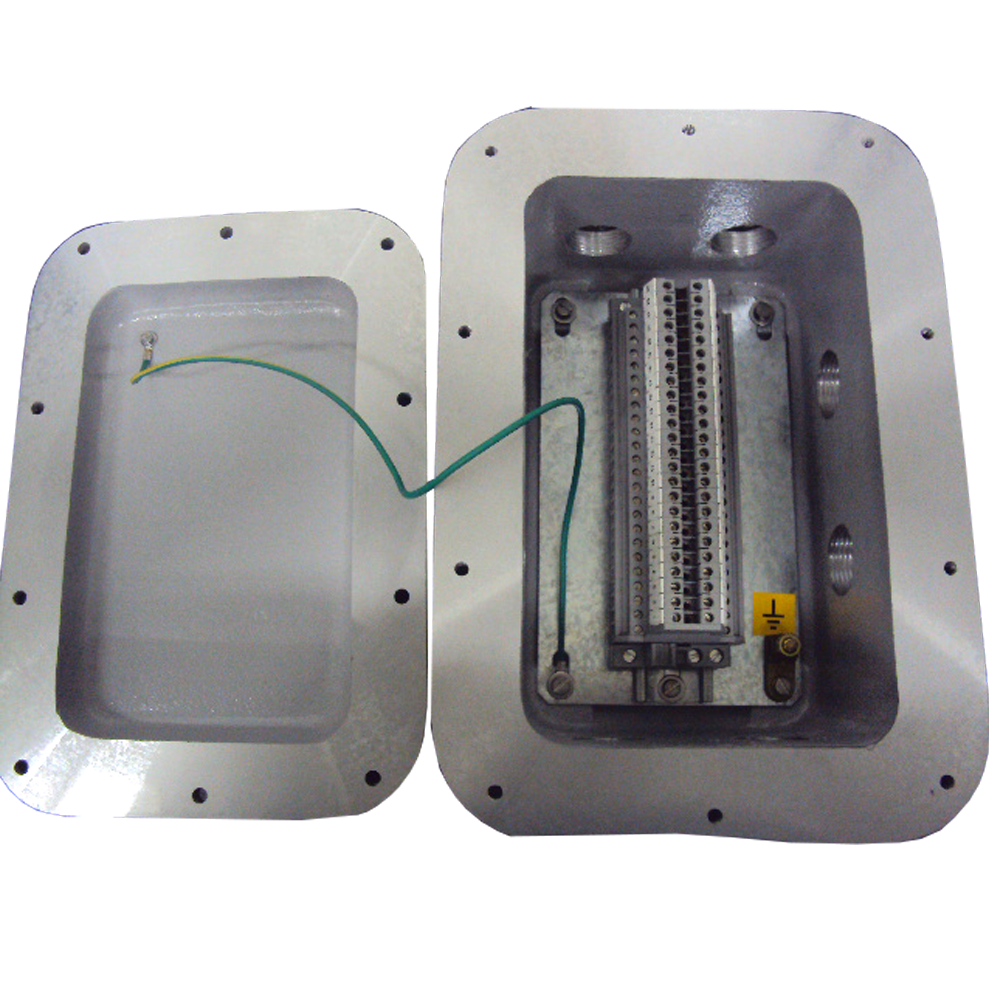

Caixas de Junção

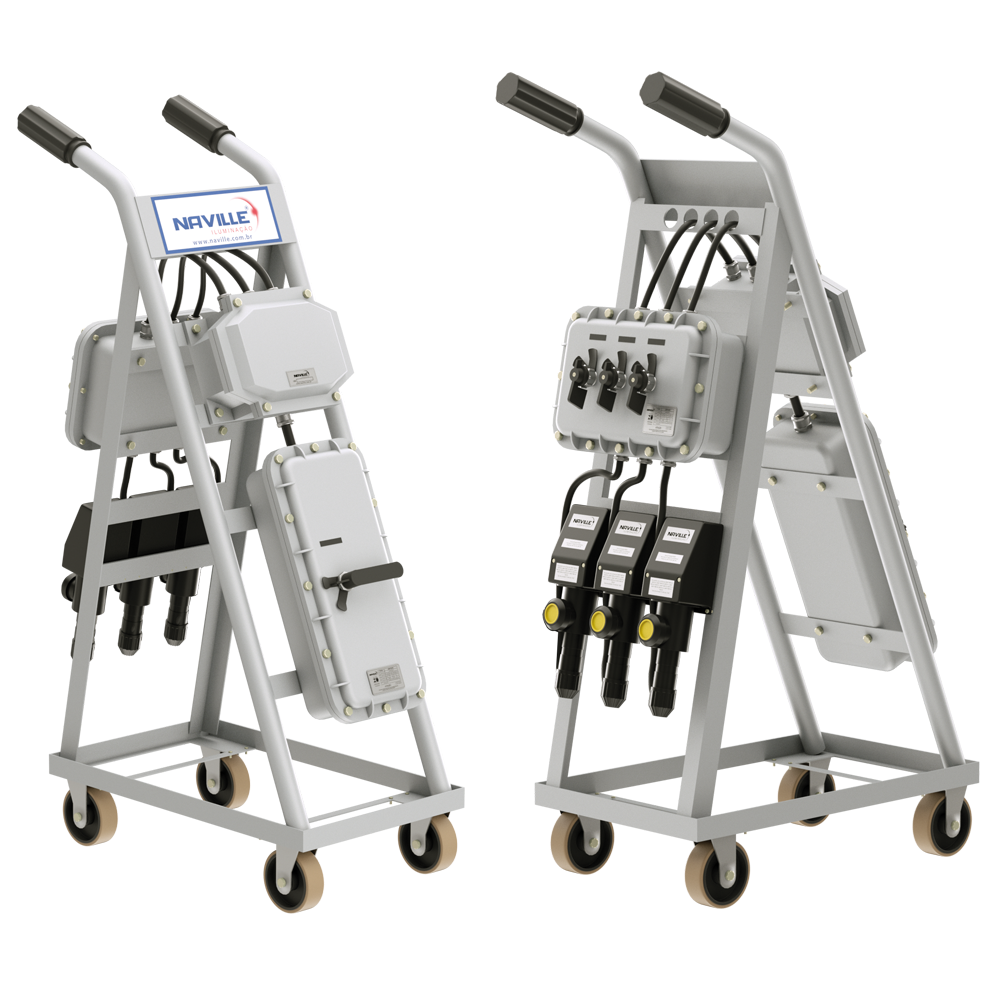

Painéis de Tomadas
