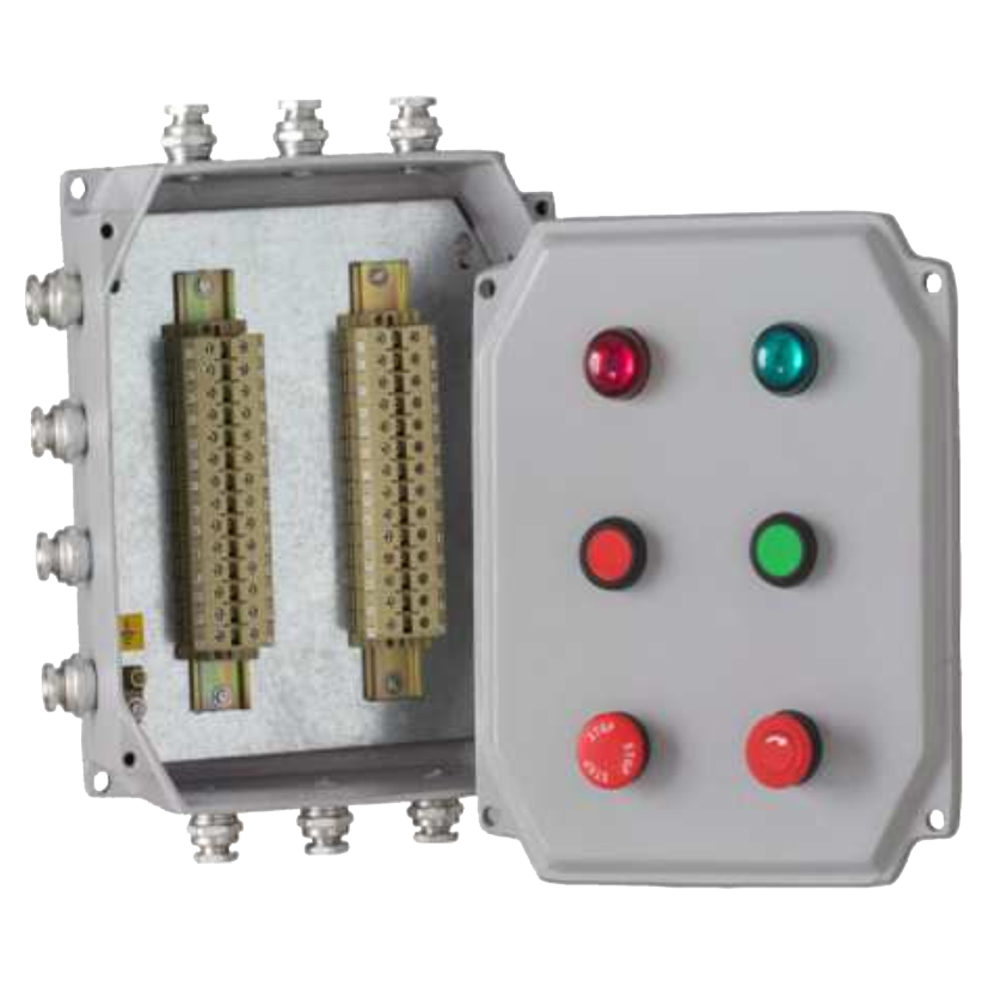

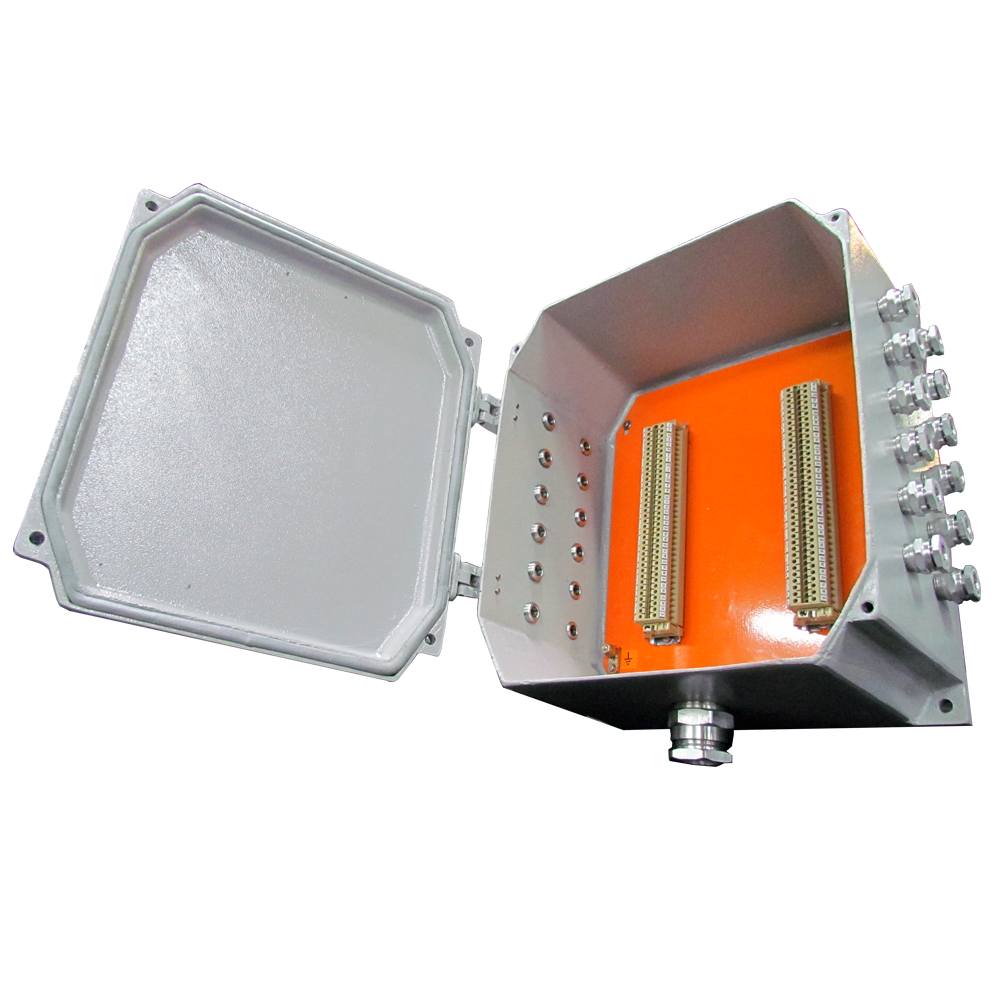

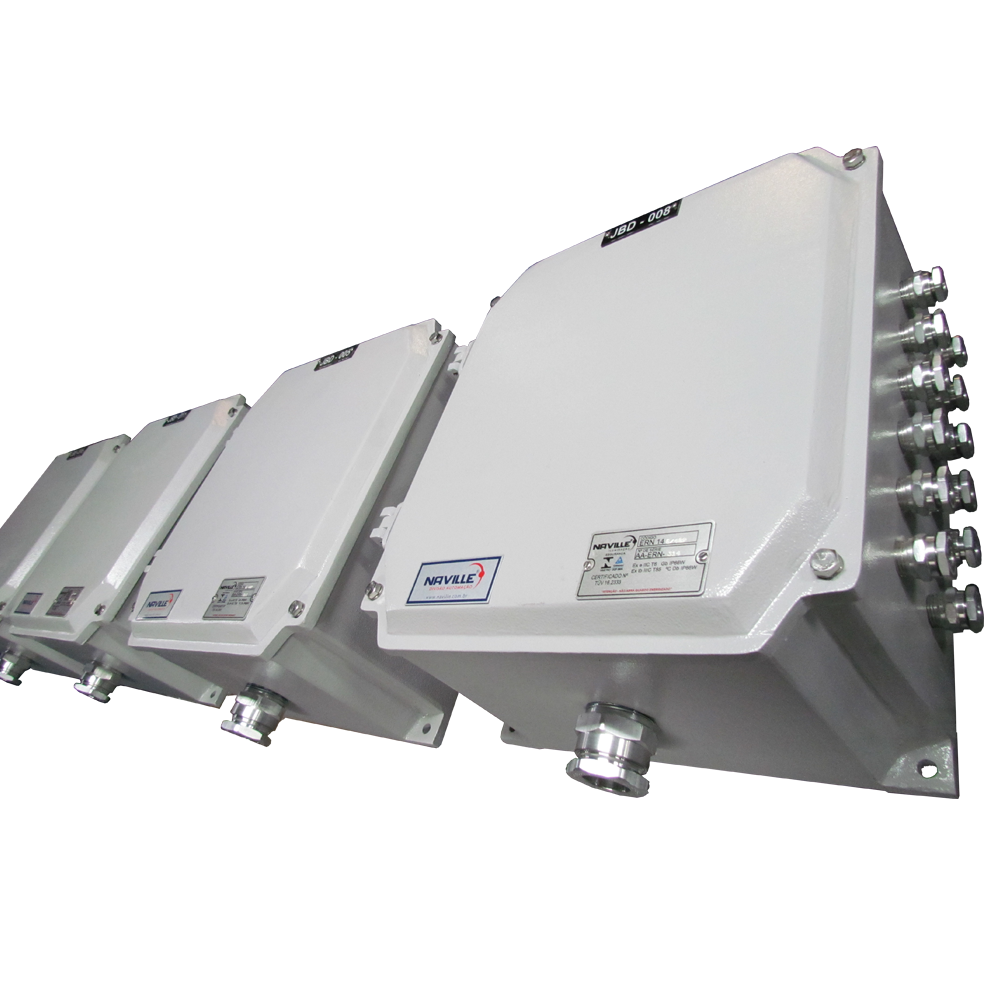

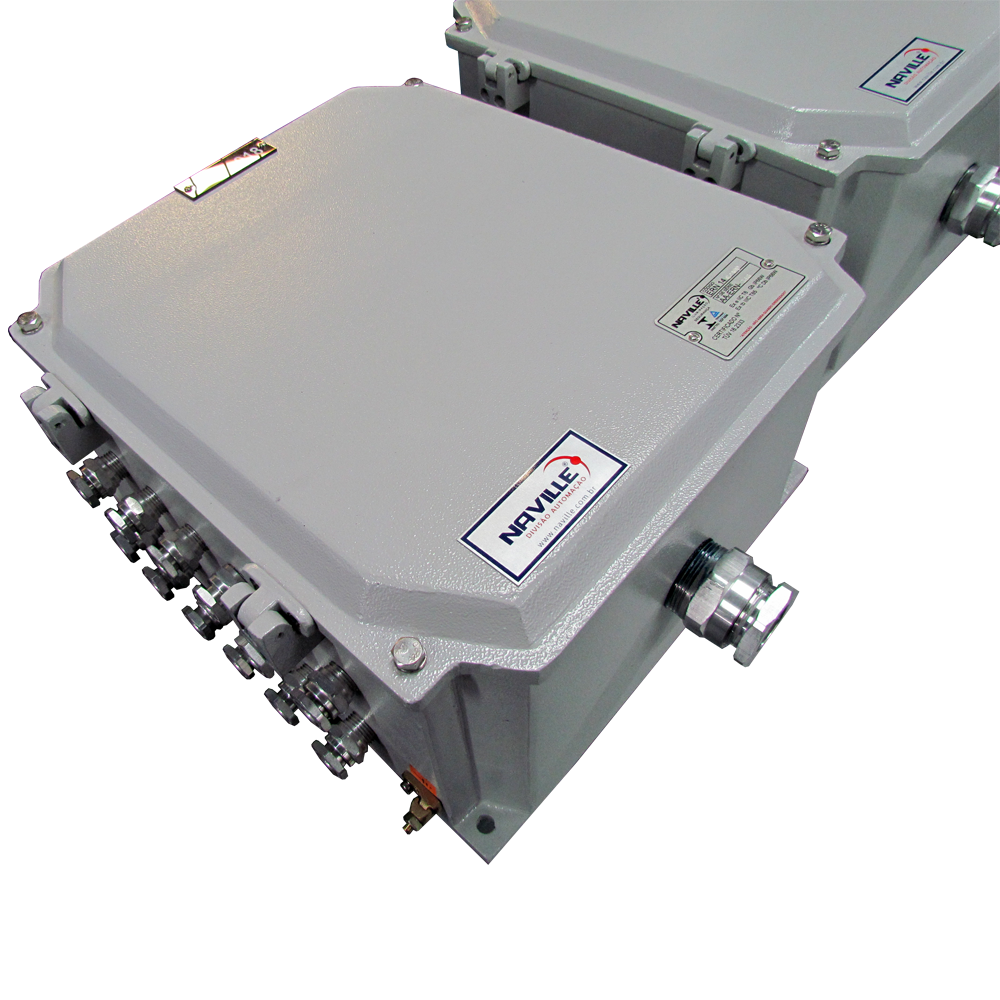

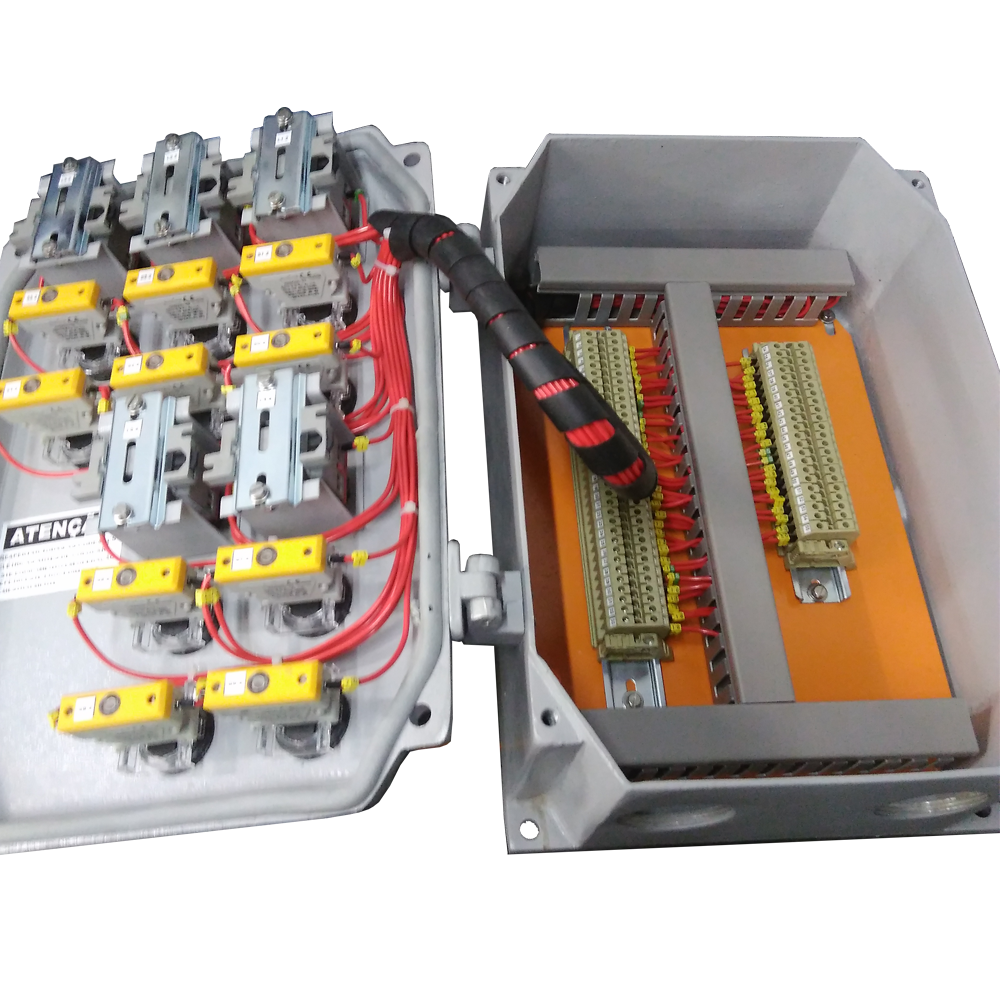

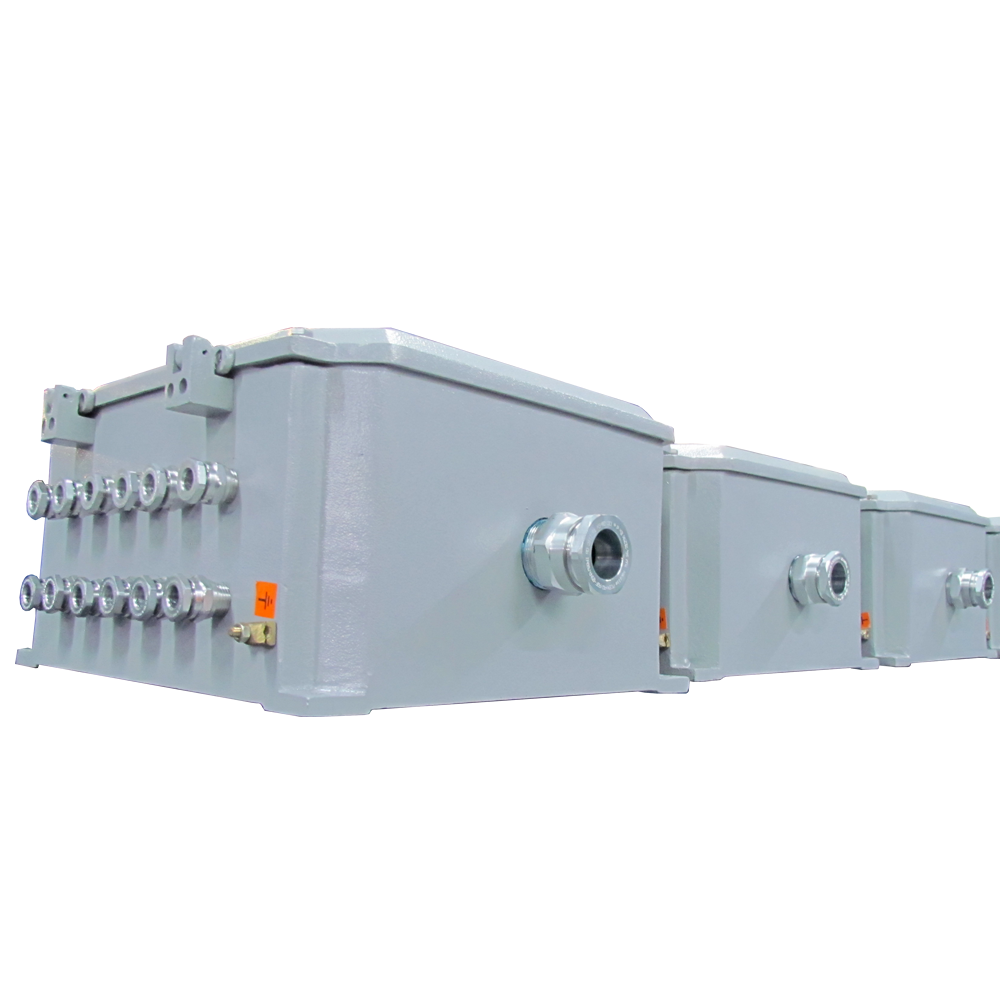

Painel Elétrico de segurança aumentada com conectores de passagem (bornes) para uso em áreas classificadas.
Proteção Gás: Ex eb IIC T6 Gb
Proteção Pó: Ex tb IIIC T80°C Db
Zonas: 1, 2, 21 ou 22
Grau de Proteção: IP66
Cor padrão: Cinza Claro (Munsell N 6,5)
Certificado de Conformidade INMETRO
| DIMENSÕES EXTERNAS (mm) | DIMENSÕES INTERNAS (mm) | |||||
|---|---|---|---|---|---|---|
| Código | Altura | Largura | Profundidade | Altura | Largura | Profundidade |
| ERN14P/12P | 160 | 87 | 58 | 110 | 75 | 54 |
| ERN14P/14P | 152 | 113 | 92 | 140 | 100 | 82 |
| ERN14P/17P | 180 | 150 | 108 | 168 | 140 | 100 |
| ERN14P/22P | 228 | 150 | 105 | 217 | 140 | 97 |
| ERN14P/27P | 285 | 156 | 105 | 237 | 145 | 95 |
| ERN14P/35P | 345 | 148 | 105 | 335 | 138 | 97 |
| ERN14P/45P | 445 | 150 | 108 | 430 | 140 | 98 |
| ERN14Q/22P | 230 | 230 | 140 | 220 | 220 | 130 |
| ERN14M/22P | 230 | 280 | 145 | 220 | 272 | 137 |
| ERN14M/27P | 278 | 278 | 140 | 270 | 270 | 130 |
| ERN14M/35P | 347 | 283 | 145 | 335 | 273 | 135 |
| ERN14M/40P | 400 | 295 | 170 | 395 | 275 | 150 |
| ERN14M/45P | 454 | 295 | 170 | 433 | 275 | 155 |
| ERN14M/50P | 495 | 290 | 170 | 470 | 265 | 155 |
| ERN14M/55P | 570 | 296 | 164 | 546 | 270 | 150 |
| ERN14M/60P | 625 | 290 | 165 | 600 | 270 | 150 |
| ERN14M/70P | 705 | 295 | 180 | 685 | 275 | 160 |
| ERN14G/40P | 428 | 374 | 230 | 405 | 354 | 210 |
| ERN14G/45P | 470 | 385 | 235 | 450 | 360 | 215 |
| ERN14G/55P | 575 | 370 | 240 | 555 | 350 | 220 |
| ERN14G/60P | 617 | 370 | 235 | 595 | 347 | 215 |
| ERN14G/70P | 708 | 370 | 230 | 688 | 348 | 215 |
| ERN14G/80P | 863 | 378 | 230 | 835 | 345 | 217 |
| ERN14G/90P | 900 | 370 | 230 | 878 | 348 | 215 |
| ERN14E/55P | 560 | 505 | 215 | 540 | 485 | 195 |
| ERN14E/75P | 775 | 505 | 215 | 735 | 460 | 212 |
| ERN14E/80P | 828 | 605 | 230 | 770 | 570 | 215 |
| ERN14E/100P | 985 | 635 | 240 | 955 | 605 | 210 |
| * Para ver o dimensional completo, consultar catálogo. | ||||||
